a) 无支撑面: b) 有支撑面:
第 1 组 第 3 组
第 2 组
碟形弹簧分组 & 尺寸系列
组别 t 有支撑面并且厚度减薄
1 <1.25 No
2 1.25 ≤ t ≤6 No
3 6≤ t ≤ 14 Yes
系列 h0/t
A ~0.40
B ~0.75
C ~0.1.3
外径和内径公差
De or Di mm 容许公差 mm
外径De 内径Di 同心度
> 3 ~ 6 0 / -0.12 +0.12 / 0 0.15
> 6 ~ 10 0 / -0.15 +0.15 / 0 0.18
> 10 ~ 18 0 / -0.18 +0.18 / 0 0.22
> 18 ~ 30 0 / -0.21 +0.21 / 0 0.26
> 30 ~ 50 0 / -0.25 +0.25 / 0 0.32
> 50 ~ 80 0 / -0.30 +0.30 / 0 0.60
> 80 ~ 120 0 / -0.35 +0.35 / 0 0.70
> 120 ~ 180 0 / -0.40 +0.40 / 0 0.80
> 180 ~ 250 0 / -0.46 +0.46 / 0 0.92
> 250 ~ 315 0 / -0.52 +0.52 / 0 1.04
> 315 ~ 400 0 / -0.57 +0.57 / 0 1.14
> 400 ~ 500 0 / -0.63 +0.63 / 0 1.26
高度公差
厚度 t mm T高度 l0 容许公差 mm
第 1 组 < 1.25 +0.10 / -0.05
第 2 组 1.25 to 2.0 +0.15 / -0.08
> 2.0 to 3.0 +0.20 / -0.10
> 3.0 to 6.0 +0.30 / -0.15
第 3 组 > 6.0 to 16.0 +0.30 / -0.30
为了达到额定载荷,DIN EN 16983 容许高度和厚度些许超差。
厚度公差
厚度 t or t' mm 厚度公差 mm
第 1 组 0.2 to 0.6 +0.02 / -0.06
> 0.6 to < 1.25 +0.03 / -0.09
第 2 组 1.25 to 3.8 +0.04 / -0.12
> 3.8 to 6.0 +0.05 / -0.15
第 3 组 > 6.0 to 16.0 +0.10 / -0.10
载荷公差
厚度 t or t' mm 载荷F 基于 测试高度lp=l0-0.75h0
第 1 组 < 1.25 +25% / -7.5%
第 2 组 1.25 to 3.0 +15% / -7.5%
> 3.0 to 6.0 +10% / -5.0%
第 3 组 > 6.0 to 16.0 +5.0% / -5.0%
碟形弹簧和导向件之间的间隙
外径De 或者 内径 Di 间隙直径 mm
≤ 16 0.2
> 16 ~ 20 0.3
> 20 ~ 26 0.4
> 26 ~ 31.5 0.5
> 31.5 ~ 50 0.6
> 50 ~ 80 0.8
> 80 ~ 140 1.0
> 140 ~ 250 1.6
导向件
在可能的情况下,导向件和支撑板应由表面硬化材料制成,硬化层深度≈0.8 mm,最低硬度为 HRC60。导向件表面应光滑,粗糙度Ra小于3.2。碟形弹簧承受静负荷的情况下可使用未硬化的导向件。
碟形弹簧组合方式
弹簧组的载荷和位移 载荷 * 位移 Combinations
单个碟形弹簧 1 倍 1 倍

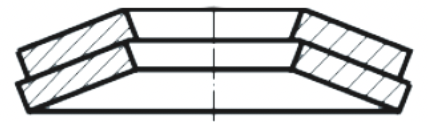

2P = 2个碟形弹簧叠合 2 倍 1 倍

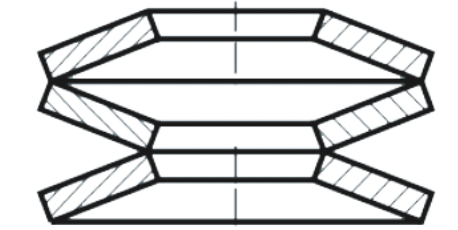

3S = 3个碟形弹簧对合 1 倍 3 倍

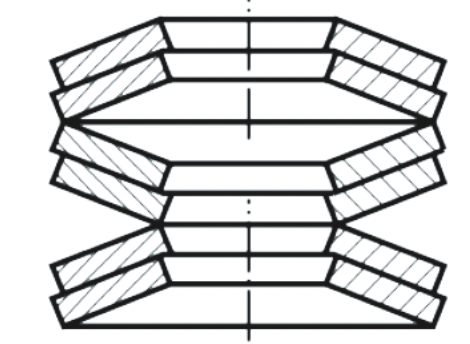

2P3S = 2 个碟形弹簧叠合为 1 小组,3 个小组对合 2 倍 3 倍
*考虑到摩擦力,碟形弹簧组的实际载荷可能会偏离理论载荷。
